设计要求

  • 32位单周期处理器
  • 指令集

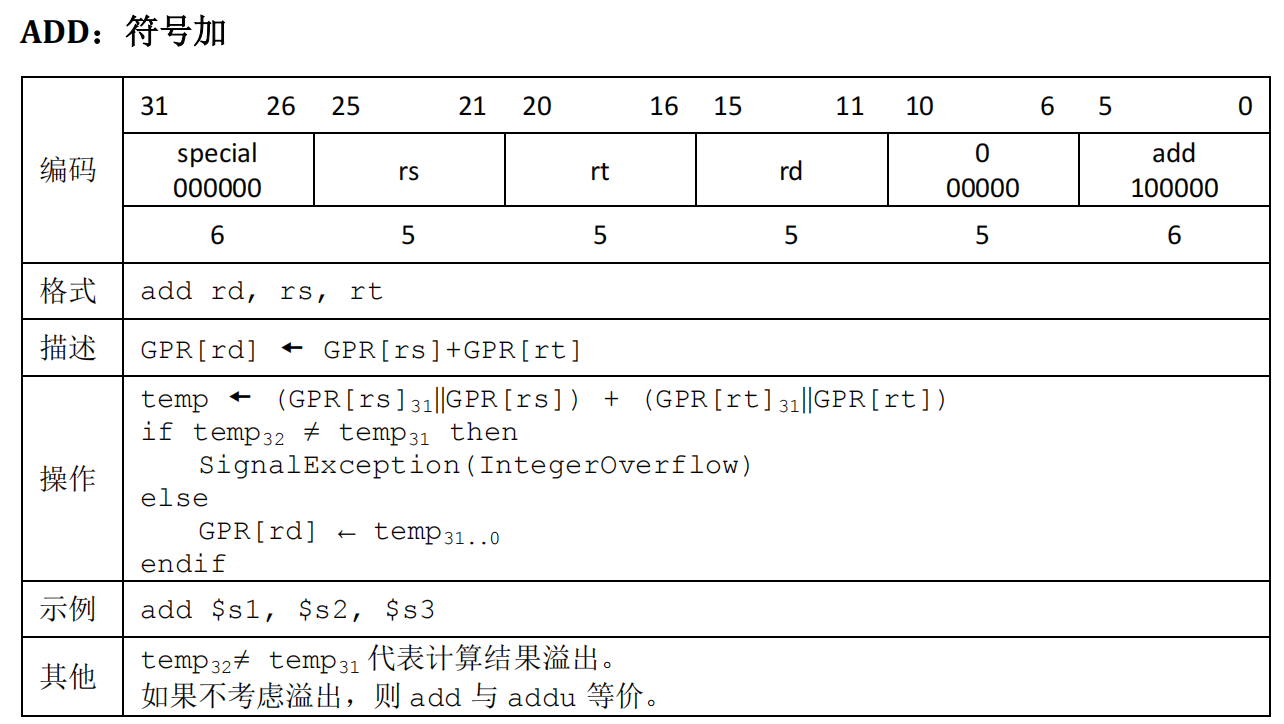

    1. add(无符号加法，不考虑溢出)
      add

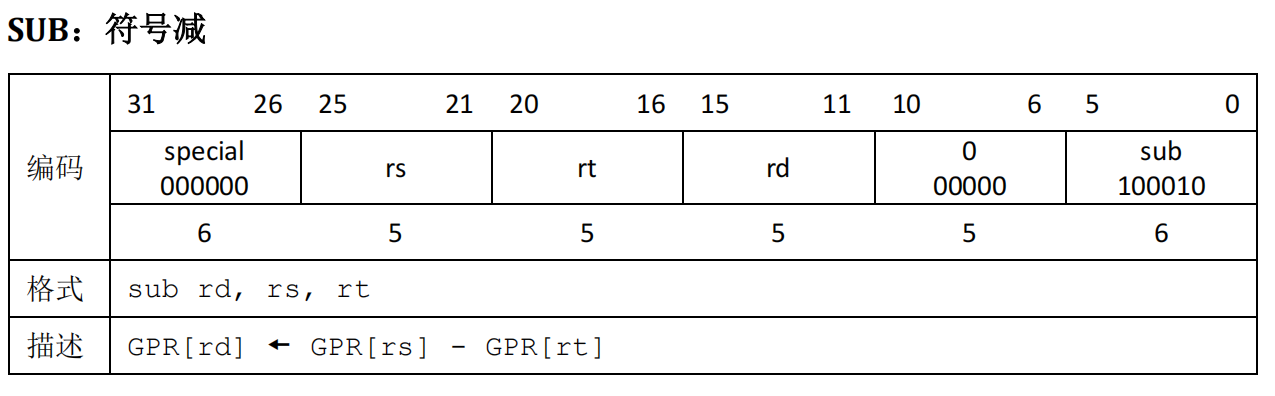

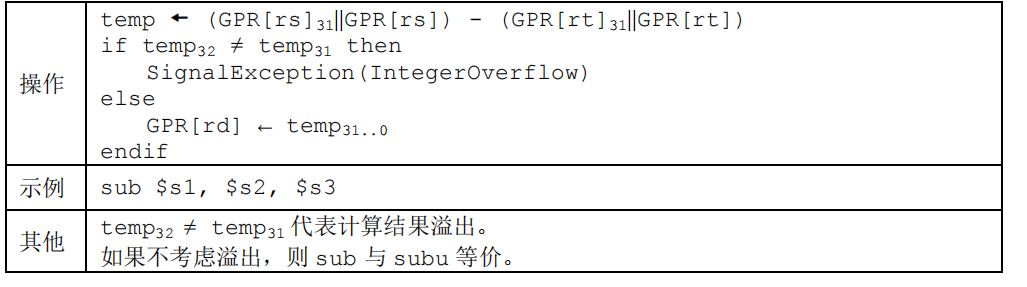

    2. sub(无符号减法，不考虑溢出)
      sub
      sub

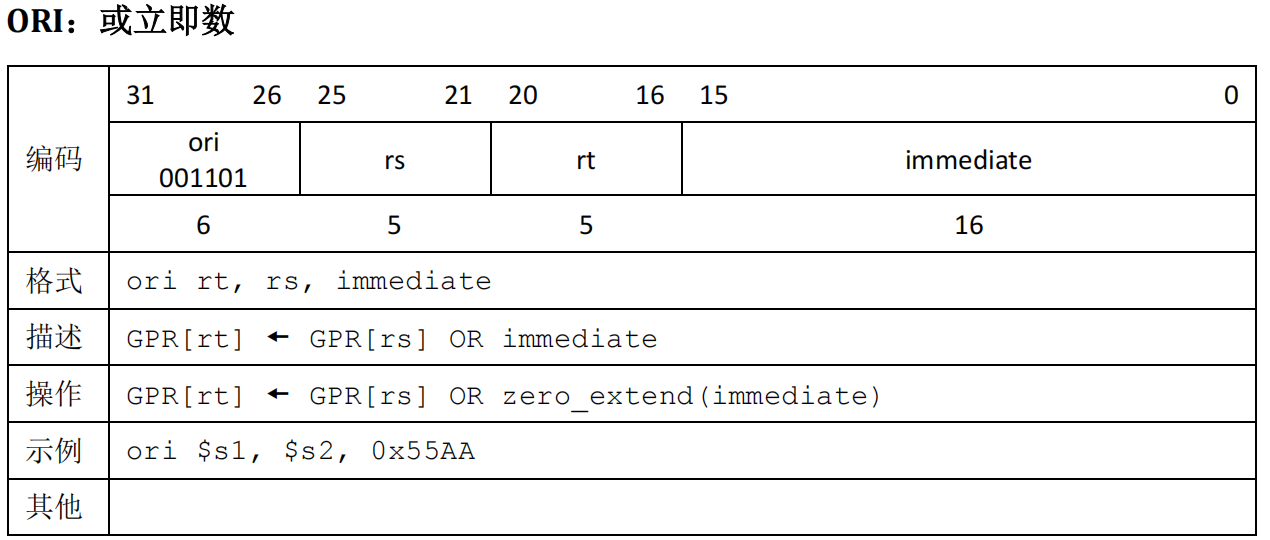

    3. ori
      ori

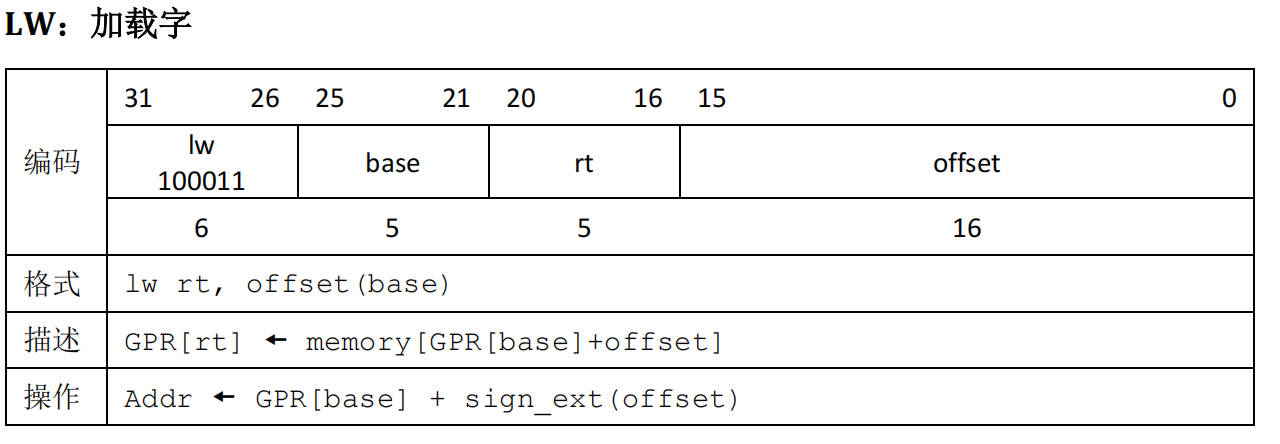

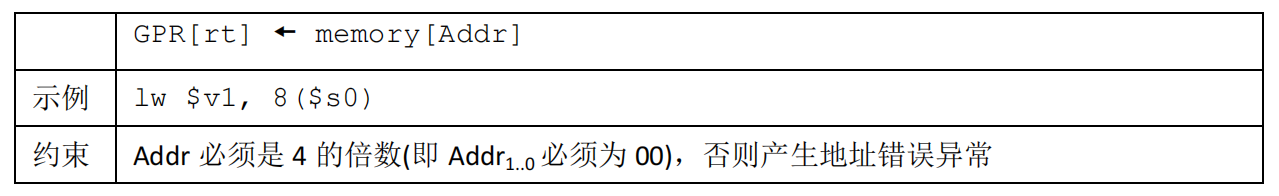

    4. lw
      lw
      lw

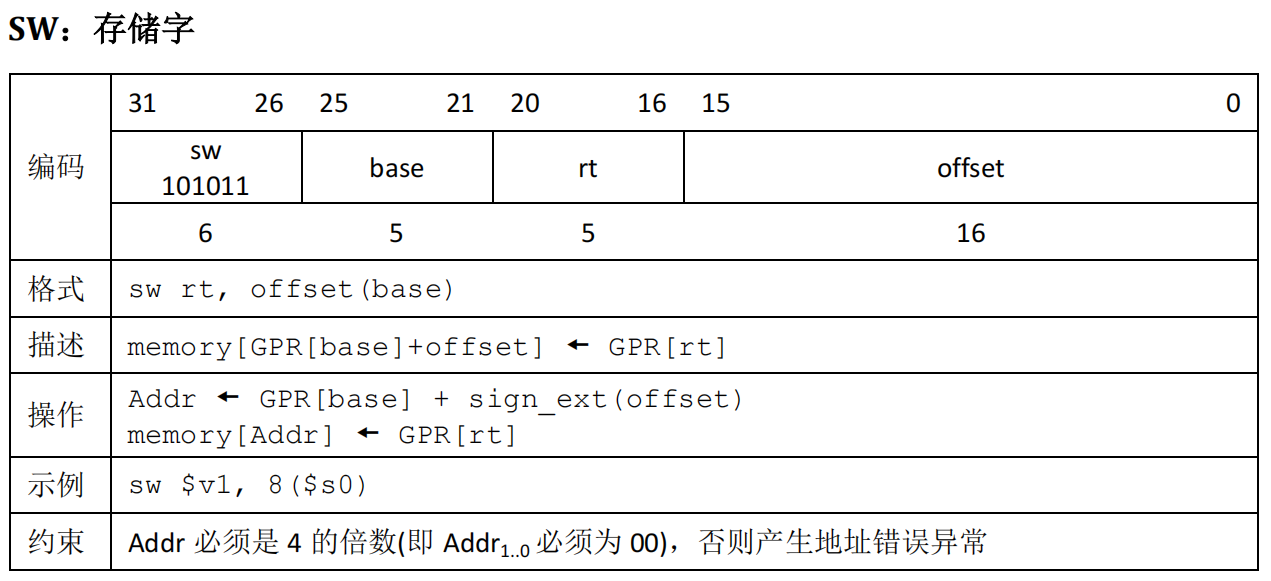

    5. sw
      sw

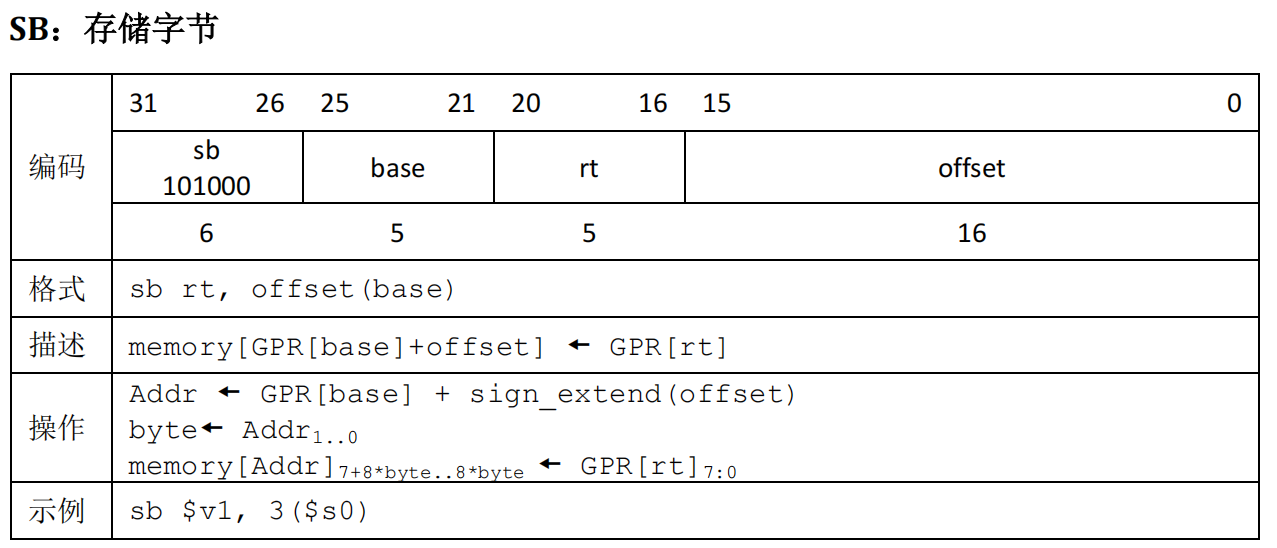

    6. sb
      sb

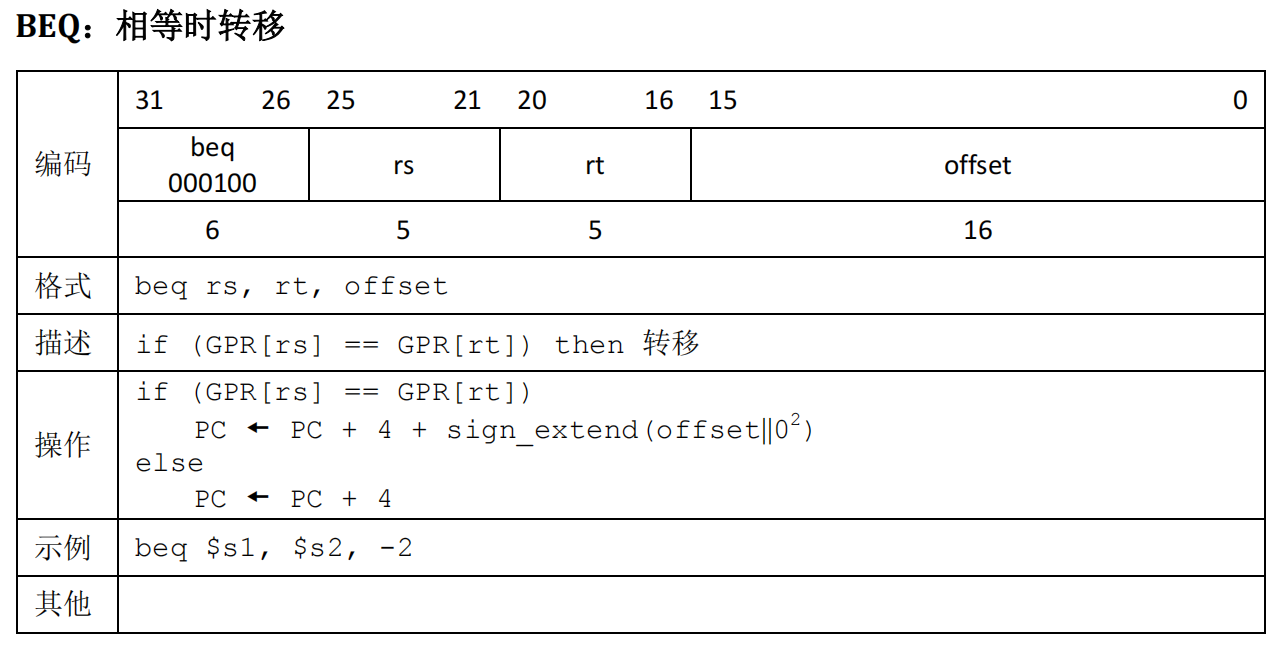

    7. beq
      beq

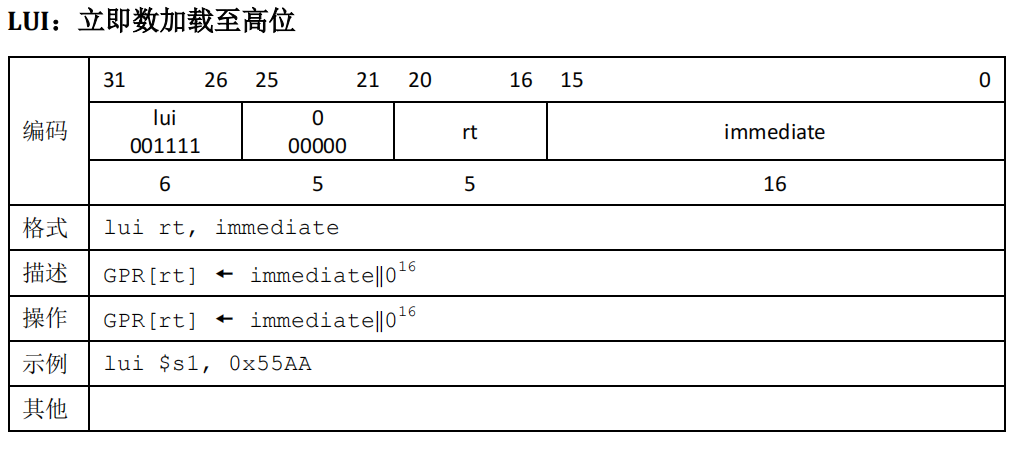

    8. lui
      lui

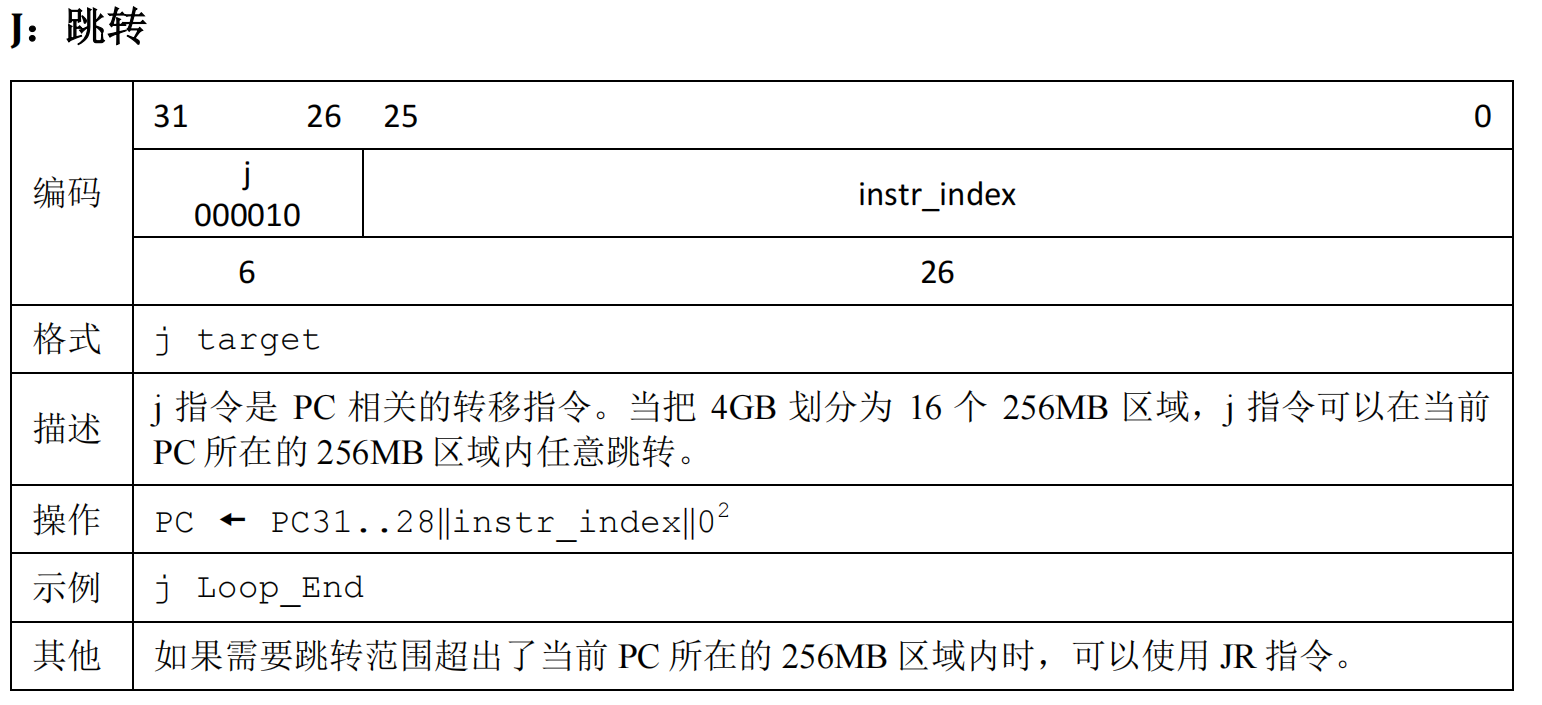

    9. j
      j

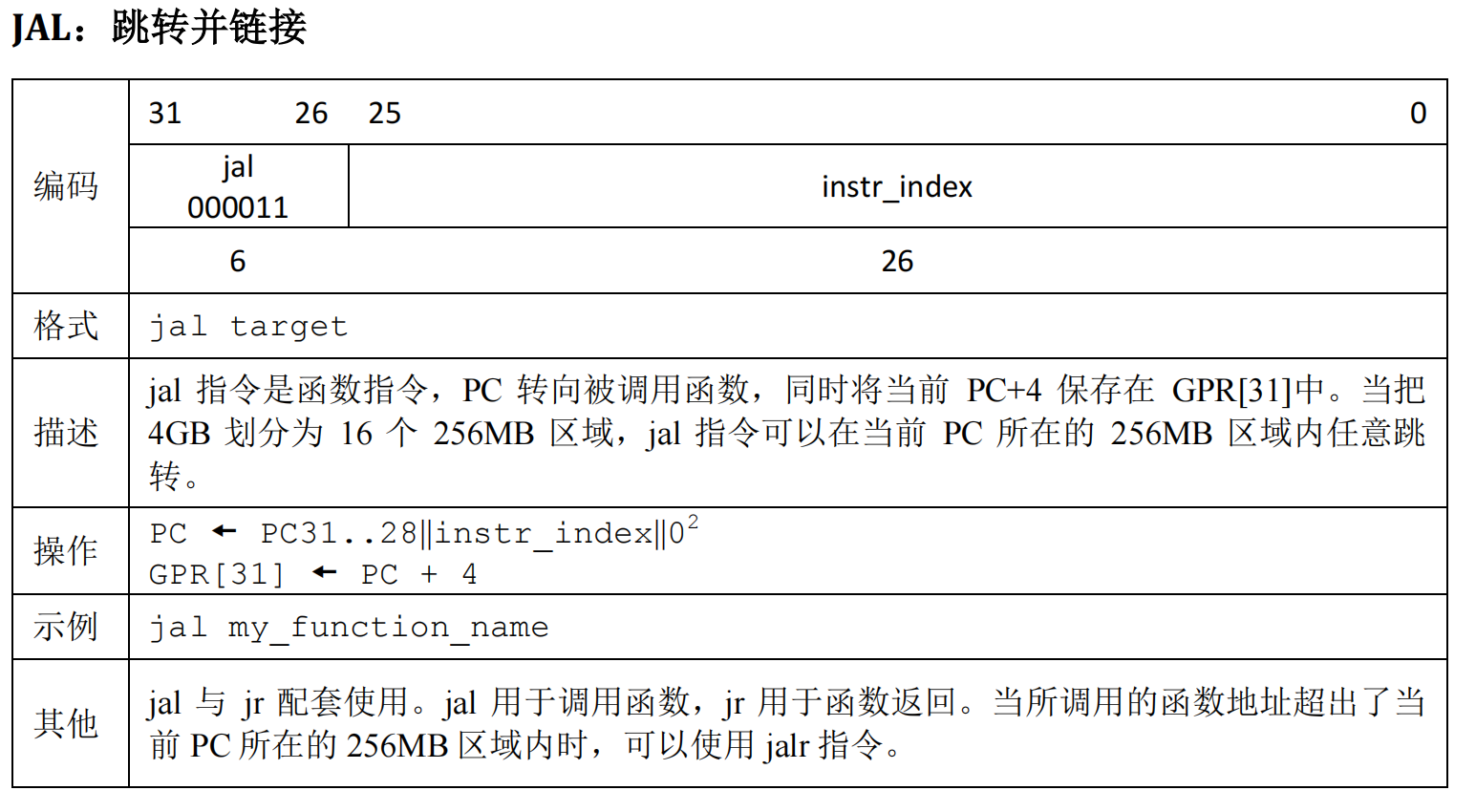

    10. jal
      jal

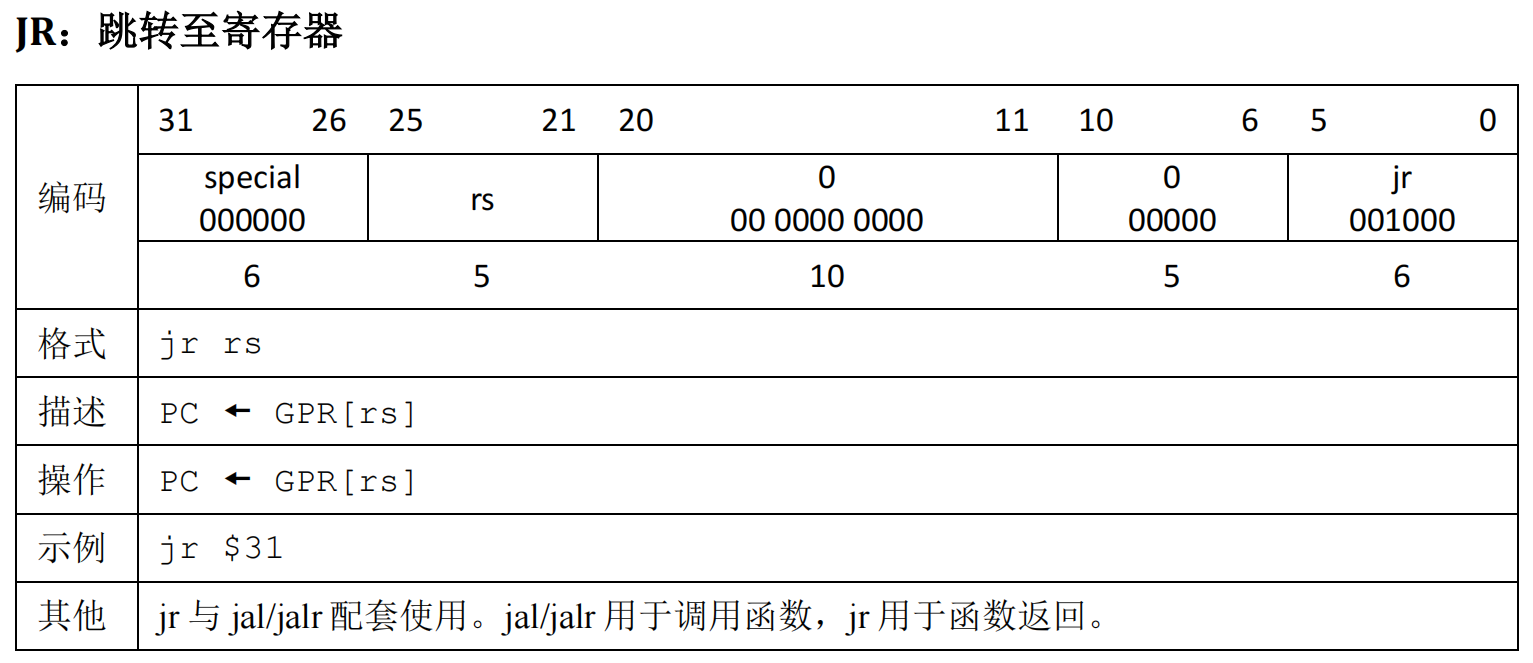

    11. jr
      jr
    12. nop
  • 模块化与层次化设计
    • 顶层有效的驱动信号包括且仅包括同步复位信号reset
    • clk采用内置时钟模块

模块定义

PC(程序计数器)

  • 寄存器实现
  • 同步复位功能,复位值为起始地址(0x000030000)
  • 地址范围:0x00003000 ~ 0x00006FFF

端口定义

信号名 方向 位宽 描述
CLK I 1 时钟信号
RST I 1 同步复位信号
NPC I 32 输出下一次执行的指令的地址
PC O 32 当前正在执行指令的地址

IM(指令存储器)

  • 寄存器组实现
    • 容量: 4096 × 32bit
    • 内部起始地址为0
  • 实际取指:(PC-0x00003000)[13:2]

端口定义

信号名 方向 位宽 描述
CLK I 1 时钟信号
RST I 1 同步复位信号
PC 1 32 当前正在执行指令的地址
Instr O 32 输出当前正在进行的指令

NPC(下一指令计算单元)

1. 有关控制信号

我们知道NPC可能会有四种状态:

  • 非跳转指令:PC = PC + 4
  • 跳转指令beq:PC = (PC+4)+(Ext_sign(imm16)<<2)
  • j型跳转指令
    • jalorj:PC = {PC[31:28],imm26,2'b0}
    • jr:PC = GPR[RS]

对于beq:

  • 需要1个选择信号判断是branch类跳转.
  • 进一步,只有Rs==Rt时跳转,因此branch = beq && equal.
    对于jal和j:
  • 需要1个选择信号判断是jump类跳转.
    对于jr:
  • 需要1个选择信号判断是j类跳转.

2. 端口定义

信号名 方向 位宽 描述
CLK I 1 时钟信号
PC I 32 当前指令的ROM地址
imm16 I 16 16位立即数
imm26 I 16 26位立即数
Branch I 1 当前是否是跳转指令
ZERO I 1 是否达到beq跳转条件
Jump I 1 是否是j或者jal
JR I 1 是否是jr
NPC O 32 下一条要被执行的指令的ROM地址

EXT(位扩展器)

有关控制信号

imm16 -> Ext_OP

  • 0 : zero_ext(ori)
  • 1 : sign_ext(lui,lw,sw)

2. 端口定义

将16位立即数扩展到32位.

信号名 方向 位宽 描述
imm16 I 16 16位立即数
ExtOp I 1 是否是符号扩展
imm32 O 32 32位扩展后的立即数

GRF(通用寄存器组)

  • 32个具有写使能的寄存器
  • 有同步复位功能
  • 0号寄存器始终为0,其它初始值为0

1. 端口定义

信号名 方向 位宽 描述
CLK I 1 时钟信号
RST I 1 同步复位信号
A1 I 5 地址输入信号，指定32个寄存器中的一个，将其中的数据读出到RD1
A2 I 5 地址输入信号，指定32个寄存器中的一个，将其中的数据读出到RD2
A3 I 5 地址输入信号，指定32个寄存器中的一个，将其作为写入目标
WD I 32 数据输入信号
WE I 1 写使能信号
RD1 O 32 输出A1指定的寄存器中的32位数据
RD2 O 32 输出A2指定的寄存器中的32位数据

2. 有关控制信号

  • A1 <- Rs
  • A2 <- Rt
  • A3 <- Reg_Dst(add,sub),JAL(jal)
    • Rt(lw,ori,lui)
    • RegDst : Rd(add,sub)
    • JAL : 31
  • WE <- Reg_Write(add,sub,lw,ori,lui,jal指令时有效)
  • WD <- MemtoReg(Lw指令有效),JAL(jal指令有效)
    • ALU_Result (add,sub,ori,lui)
    • MemtoReg: DM_Read_Data(lw)
    • JAL: PC+4 (jal)

ALU(算数逻辑单元)

  • 提供 32 位加(add)、减(sub)、或运算(ori)及大小比较(beq)功能。
  • 加减法按无符号处理

1. 端口定义

信号名 方向 位宽 描述
A I 32 参与ALU运算的第一个值
B I 32 参与ALU运算的第二个值
ALUOp I 2 ALU功能选择信号
zero O 1 相等判断信号
Result O 32 输出ALU运算结果

2. 功能定义

功能名称 ALUOp 功能描述
移位 00 Result = B << 16
或 01 Result = A B
加 10 Result = A + B
减 11 Result = A - B

3. 有关控制信号

  • A <- RS
  • B <- ALU_src
    • 0 : Rt(add,sub,beq)
    • 1 : imm16(lui,lw,sw,ori)
  • zero -> 控制信号ZERO(beq)

DM(数据储存器)

  • 寄存器组实现
    • 容量为 3072 × 32bit (与IM类似12位取地址)
    • 同步复位功能,复位值:0x00000000
  • 地址范围:0x00000000 ~ 0x00002FFF
  • 起始地址:0x00000000

1. 端口定义

信号名 方向 位宽 描述
Addr I 32 地址输入信号,指向数据储存器中某个存储单元
WD I 32 数据输入信号
WE I 2 写使能信号
RE I 1 读使能信号
CLK I 1 时钟信号
RST I 1 异步复位信号
RD O 32 输出A指定的存储单元中的32位数据

2. 有关控制信号

  • RE <- MemtoReg(lw指令有效)
  • WE
    • 00:不写入
    • 01:Memory[Addr[13:2]]<-GPR[Rt]
    • 10:Memory[Addr[13:2]][1+8*Addr[1:0]:Addr[1:0]]<-GPR[Rt][7:0]

Controller

根据上面的控制信号需求,我们整合设计出如下控制信号输出模块.

真值表

R_format ori lui lw sw sb beq j jal jr
RegDst 1
ALUSrc 1 1 1 1 1
MemtoReg 1
RegWrite 1 1 1 1 1
MemWrite<1:0> 01 10
Branch 1
Jump 1 1
JR 1
JAL 1
ExtOp 1 1 1
ALUop<1:0> OR SHIFT ADD ADD ADD SUB

测试方案

我这次没有选择自动生成指令的工具,而是自行构造数据.
然后继续使用上次的python脚本将输出结果与Mars的运行结果进行比较,并输出比较结果.
我着重加强了对就j,jr,jal的测试.
同时由于测试时发现bug主要出现在与beq指令有关的地方,因此又着重测试了这个指令.

思考题

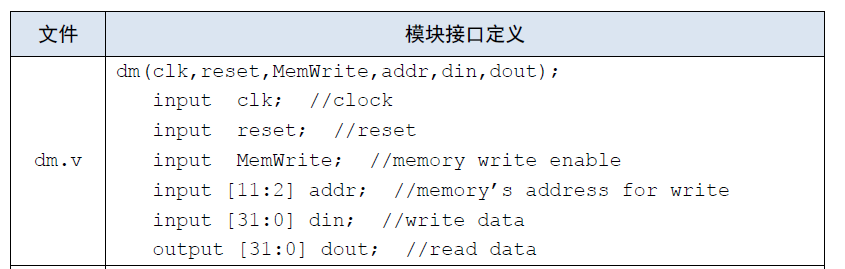

阅读下面给出的 DM 的输入示例中（示例 DM 容量为 4KB，即 32bit × 1024字），根据你的理解回答，这个 addr 信号又是从哪里来的？地址信号 addr 位数为什么是 [11:2] 而不是 [9:0] ？
pro

  1. addr信号从ALU来,且有Result = GRF[base]+sign_ext(offset),取ALU计算结果的第2位到第12位作为Addr.
  2. DM的一个数据为32bit,包括4个Byte,Result[1:0]用来选择字节,Result[12:2]用来选择数据,同时保证了字节的强制对齐.

思考上述两种控制器设计的译码方式，给出代码示例，并尝试对比各方式的优劣。

  1. 指令对应的控制信号如何取值
    1
    2
    3
    4
    5
    6
    7
    8
    9
    always @(*)begin
              if(ADD == 1)begin
                RegWrite = 1;
                RegDst = 1;
              end
              else
              …………
              end
    end
  2. 控制信号每种取值所对应的指令
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    assign ALUOp = (ORI) ? 2'b01 :
    	       (LW||SW||ADD||SB) ? 2'b10:
    	       (SUB||BEQ) ? 2'b11 : 2'b00;
    ```


    > 在相应的部件中，复位信号的设计都是同步复位，这与 P3 中的设计要求不同。请对比同步复位与异步复位这两种方式的 reset 信号与 clk 信号优先级的关系。

    1. 同步复位:`clk`信号优先.
    2. 异步复位:`reset`信号优先.


    > C 语言是一种弱类型程序设计语言。C 语言中不对计算结果溢出进行处理，这意味着 C 语言要求程序员必须很清楚计算结果是否会导致溢出。因此，如果仅仅支持 C 语言，MIPS 指令的所有计算指令均可以忽略溢出。 请说明为什么在忽略溢出的前提下，addi 与 addiu 是等价的，add 与 addu 是等价的。提示：阅读《MIPS32® Architecture For Programmers Volume II: The MIPS32® Instruction Set》中相关指令的 Operation 部分。


    `addi`与`addiu`,`add`与`addu`的唯一区别在于有溢出时:

    ```txt
    if temp32 ≠ temp31 then
    SignalException(IntegerOverflow)
    在不考虑溢出的情况下自然没有这个区别,这两对指令就等价了.

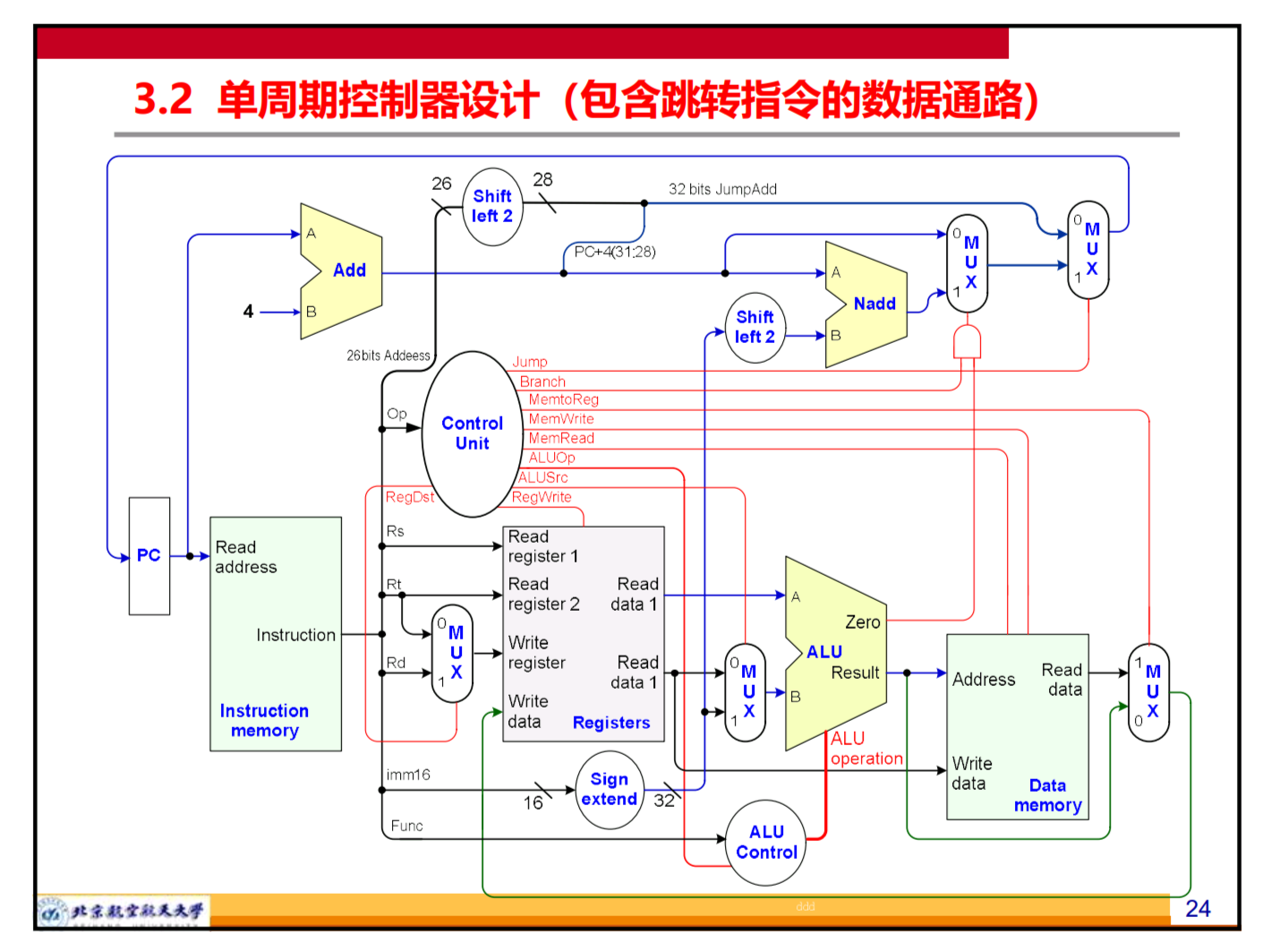

参考图

IFY
